1.適用范圍

    防火板風管在工程中主要用于承受外壓的排煙系統或排煙兼排風系統。防火板也稱保全板。

    2.技術準備

    本工程圖紙?jiān)O(shè)計說明中，根據《建筑防排煙系統技術標準GB51251-2017》對防火風管提出了明確的要求，內容為“防煙、排煙管道采用鍍鋅鐵皮制作，水平設置于吊頂內的排煙風管其耐火極限不應低于0.5h，設置于走道部位吊頂內的排煙管道以及穿越防火分區的排煙管道其耐火極限不應低于1.0h，防排煙風管采用防火板或其他能滿足耐火極限要求的材料進行包封以達到耐火極限要求”。

    3.施工準備

    3.1材料

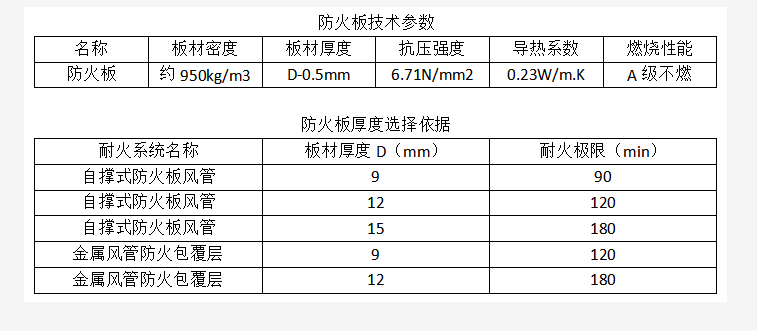

    （1）防火板的規格、性能、厚度等技術參數應符合設計規定。當設計無規定時，應不低于下表的規定。板材正面光滑，背面打磨。



    （2）法蘭連接件及加固件等材料應為A級不燃材料，所用龍骨、自攻螺釘及密封膠應與其板材材質匹配，并應符合防火及環保要求。

    3.2機具設備

    （1）機械：電鋸、云石機、氣動射釘槍、切割機、自攻鉆、電錘、手電鉆、電焊機等。

    （2）工具：工作臺、角尺、鋼板尺、鋼卷尺、剪子（剪龍骨）、劃規、扳手、打膠槍等。

    3.3作業條件

    （1）建筑結構施工完畢，風管預留孔洞尺寸、位置正確，加工場地、庫房符合施工要求，具有良好的照明及動力電源。

    4.操作工藝

    4.1防火板風管構造

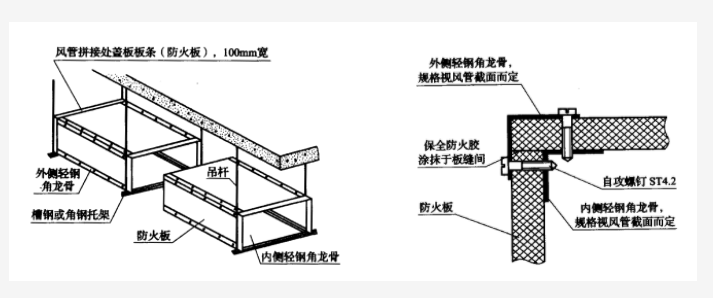

    （1）自撐式防火板風管

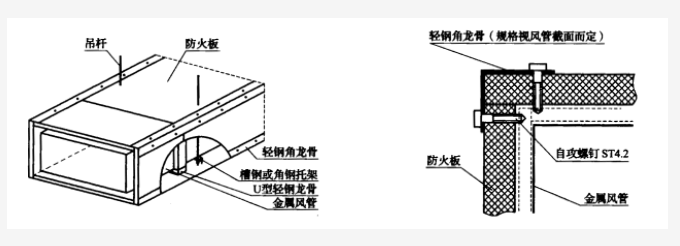

    （2）金屬風管防火板耐火包覆層

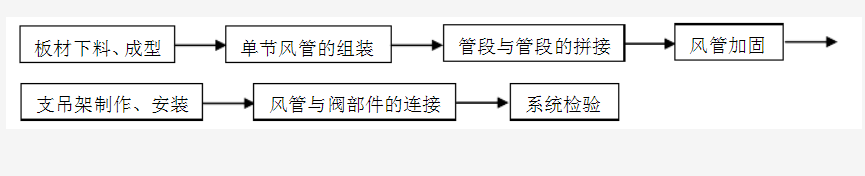

    4.2工藝流程



    4.3操作方法

    （1）板材規格為：1220mm~2440mm，板厚9mm、12mm、15mm；一般情況下風管按板材寬度做成每節長度為1220mm，當風管長邊尺寸小于等于1220mm或風管兩邊之和小于等于1220mm時，風管可按板材長度做成每節長度2440mm，以減少管段接口。

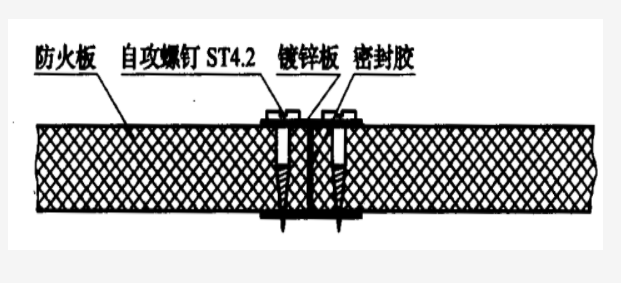

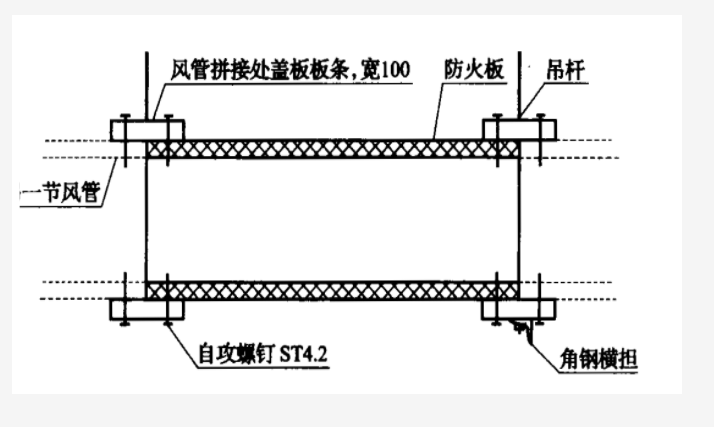

    （2）風管板材盡量避免拼接，當需要拼接時，需按下圖施工



    （3）風管的三通、四通宜采用分隔式或分叉式；彎管、三通、四通、大小頭的圓弧面用折線面代替。風管每節管段（包括三通、彎管等管件）的兩端面應平行，與管中線垂直。

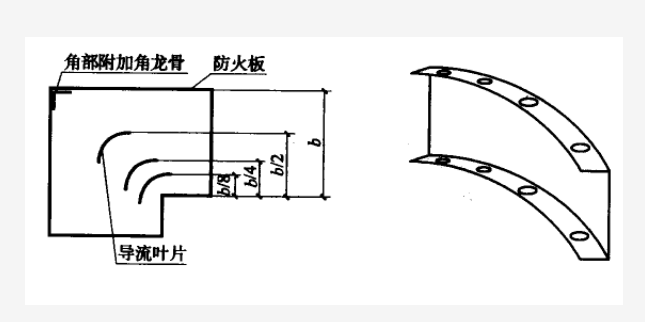

    （4）內外直角彎、內斜線外直角彎管，當長邊尺寸大于500mm時應設置彎管導流片，詳見下圖；導流片數量按長邊尺寸b確定；當1000mm≥b＞500mm時設1片；1500mm≥b＞1000mm時設2片；b＞1500時設3片。導流片設置的位置如圖。



    （5）導流片可采用鍍鋅鋼板壓彎成圓弧，兩端頭翻邊，固定到上下兩塊平行連接板上。用自攻螺絲固定。

    （6）在板與板結合的縫隙處抹密封膠。



    4.4風管加固

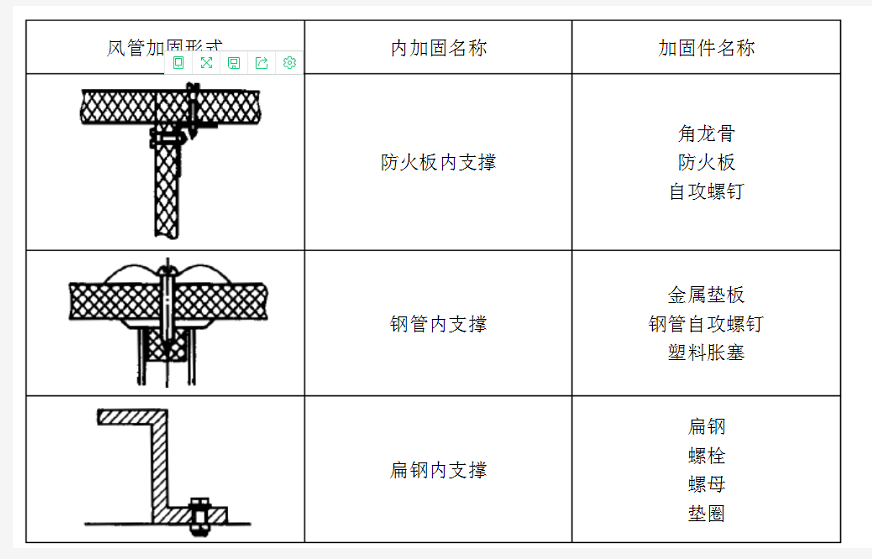

    （1）風管的加固可采用不燃管材、扁鋼、防火板板條（寬為200mm）做內支撐加固，或用角鋼、U型輕鋼龍骨做外加固。



    （2）當風管長邊尺寸1000＜b＜1250mm時，應在每節管段上下面板中心處設置一個內支撐加固；當風管長邊尺寸b大于1250mm時，應在每節管段上下面板橫斷面中線處均布置兩個內支撐加固。

    4.5支架制作、安裝

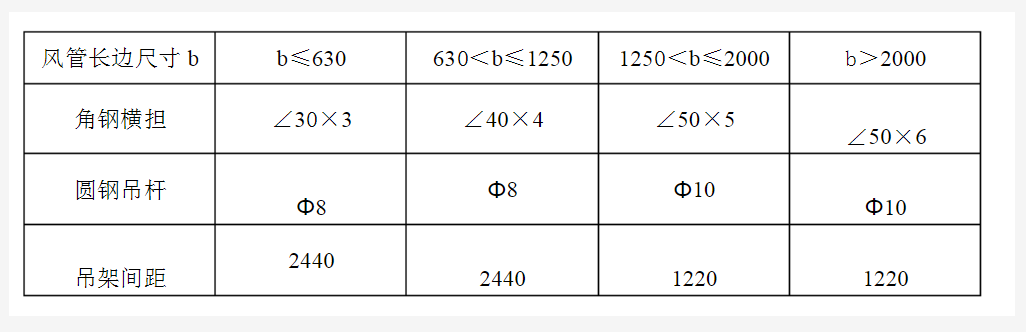

    （1）水平安裝風管的橫擔，可選用相應規格的角鋼等型材，風管吊裝用圓鋼作吊桿，與吊桿對應的膨脹螺栓分為為M8/M10。風管吊架的間距在彎管、三通、四通處應適當加強。



    （2）風閥等部件及設備與防火板風管連接時，應單獨設置支吊架。風管的支吊點距風口、風閥及自控操作機構的距離不少于200mm。

    （3）風管垂直安裝，支架的間距應不超過2.4m，每根立管上支架數量不少于2個，并應適當增加支吊架與風管的接觸面積。

    （4）水平懸吊得到主、干風管長度超過15m時應設置防晃支架，每個系統不少于1個。

    （5）防火板風管與帶法蘭的設備、閥部件連接時，應采用強度復核要求的法蘭連接，法蘭材料宜選用角鋼。兩法蘭支架應使用密封性能良好、有一定彈性且符合防火極限要求的墊料。防火板風管也可采用柔性軟管與設備連接，但應注意軟管的耐火性能是否匹配。

    5.質量標準

    5.1主控項目

    （1）風管的材料規格、性能、厚度等參數應符合設計、施工質量驗收規范及現行國家產品標準的規定。

    （2）防火板風管得到全部材料必須為A級不燃材料，并符合設計要求。

    （3）防火板風管板材的連接、密封、加固及法蘭與風管的連接應牢固可靠，不得采用降低板材強度的連接方法。

    （4）防火板風管穿過需要封閉的防火、防爆的墻體或樓板時，風管與預留洞之間應采用不燃柔性材料嚴密封堵。

    （5）風管的強度和嚴密性試驗應符合設計要求或現行國家標準《通風與空調工程施工質量驗收規范》GB 50243-2016。

    5.2一般項目

    （1）風管允許偏差：風管對接應平直、不扭曲。明裝風管水平允許偏差為3‰，總偏差不應大于20mm；垂直度允許偏差為2‰，總偏差不大于20mm。暗裝風管位置應正確，無明顯偏差。

    （2）風管與配件接縫應嚴密，折角應平直；風管無明顯扭曲與翹角；表面應平整。

    （3）風管接縫及法蘭連接件連接牢固、平整，加固件均勻、合理，符合工藝技術標準。

    附：

    青島國際啤酒城項目采用的防火板風管為：鍍鋅鋼板+巖棉+防火板

    防火風管是近年來的新產品應用，我方考察研究了現行行業內的常見做法，以及《建筑防排煙系統技術標準GB51251-2017》、《20K607 防排煙及暖通防火設計審查與安裝》等最新規范。

    根據上述圖紙規范的要求和經濟性、施工難度等各方面考慮，我方首先考察研究了外包玻璃棉型式，各廠家提供復試通過的書面承諾，本工程不能滿足圖紙規范要求，復檢不能保證通過，對本工程存在安全風險，無法滿足本工程耐火極限要求。

    根據市場調研情況、結合型式檢驗報告結果，如下兩種防排煙風管方式可滿足本工程耐火極限要求：

    1、鍍鋅鋼板外加防火板、巖棉、彩鋼板形式的成品風管；

    2、鍍鋅鋼板外加巖棉外包防火板形式的成品風管。

    從經濟與施工難度上綜合考慮，我項目選取了第一種形式。



    注：

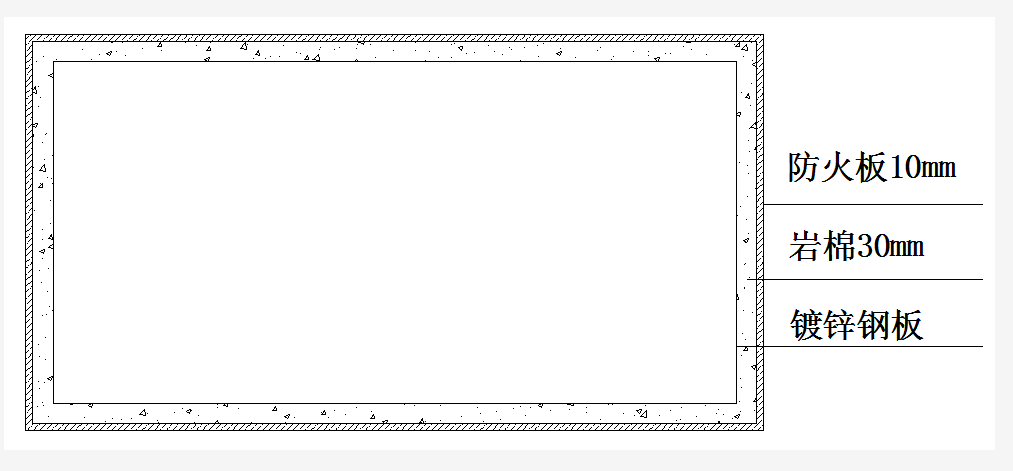

    1、鍍鋅鐵皮風管外安裝巖棉，密度120KG/M3，厚度：30mm，采用保溫焊釘固定在風管上，外包厚10mm防火板；

    2、法蘭接頭之間采用M8×30mm螺栓連接固定，間距80-100mm，法蘭之間墊石棉墊，加防火膠；

    3、巖棉與鍍鋅鐵皮之間涂抹高溫膠；

    4、耐火完整性≥60min；

    5、耐火隔熱性≥60min；

    6、防火板風管優點：防火性能好；

    防火風管的缺點：重量大，安裝費時費工；且若長期處在潮濕的環境中會造成防火板吸水，導致防火板變形，重量加大，接口處容易錯位。

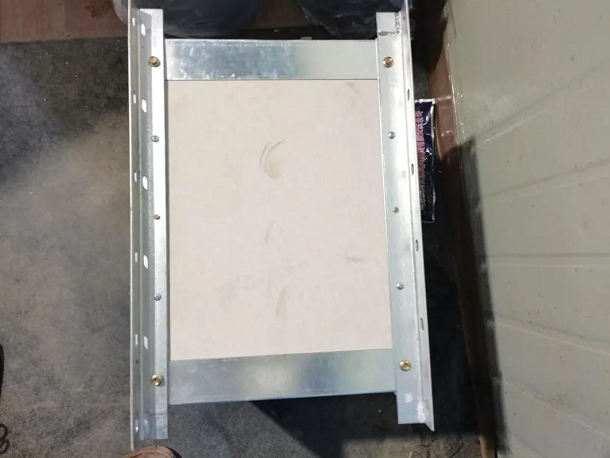

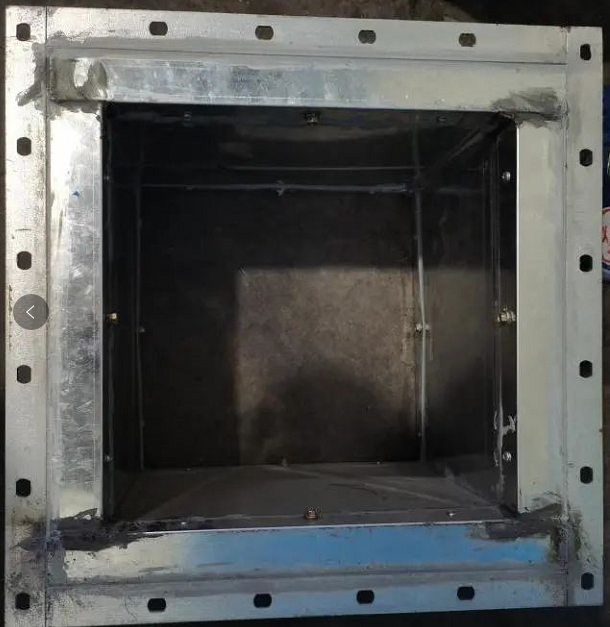

    7、樣板圖片：
