在最近消防工程驗收中，經常提到風管穿過防火隔墻、樓板和防火墻時，防火閥兩側2m范圍內的風管應采取防火保護措施，今天來討論下這個問題。

    一、規范出處

    建筑設計防火規范 GB50016-2014（2018年版） 6.3.5 防煙、排煙、供暖、通風和空氣調節系統中的管道及建筑內的其他管道，在穿越防火隔墻、樓板和防火墻處的孔隙應采用防火封堵材料封堵。

    風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限。

    【條文解釋】

    6.3.5 本條為強制性條文。穿越墻體、樓板的風管或排煙管道設置防火閥、排煙防火閥，就是要防止煙氣和火勢蔓延到不同的區域。在閥門之間的管道采取防火保護措施，可保證管道不會因受熱變形而破壞整個分隔的有效性和完整性。

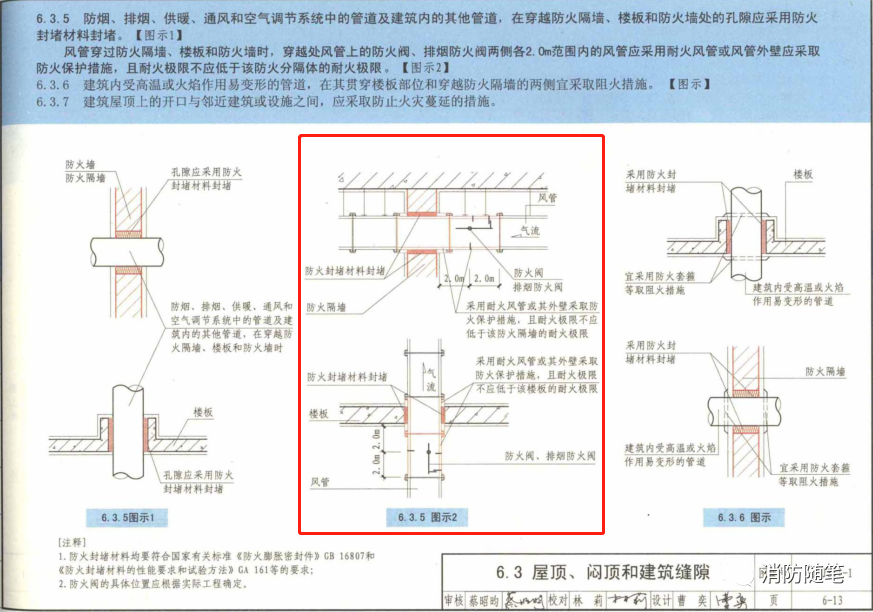

    《圖示》要求

    二、推薦做法

    目前較為廣泛地采用：鍍鋅風管+巖棉+防火板。做法要求如下：

    風管采用100％無石棉防火板包覆，密度不大于950kg/m3；耐火極限≤2h時，采用9mm防火板；耐火極限≤3h時，采用12mm防火板。防火板與鐵皮風管之間內襯50mm巖棉，容重100kg/m3。

    做法大樣圖

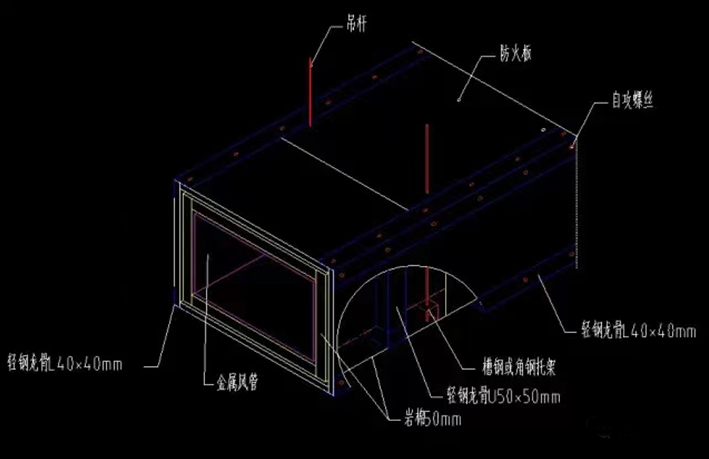

    鐵皮風管耐火板包裹圖

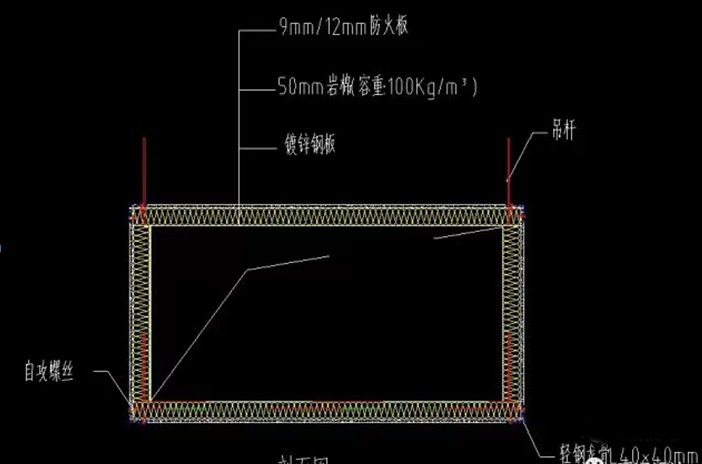

    剖面圖

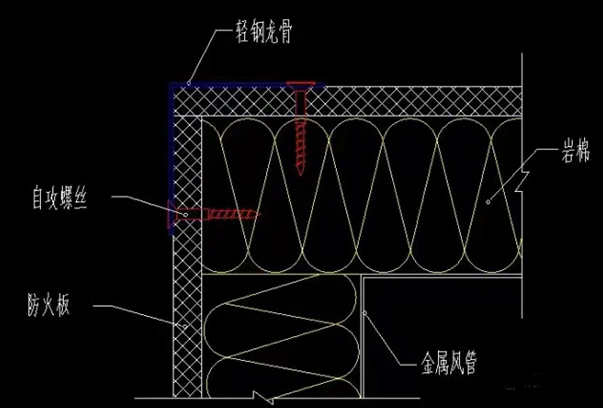

    角部節點圖

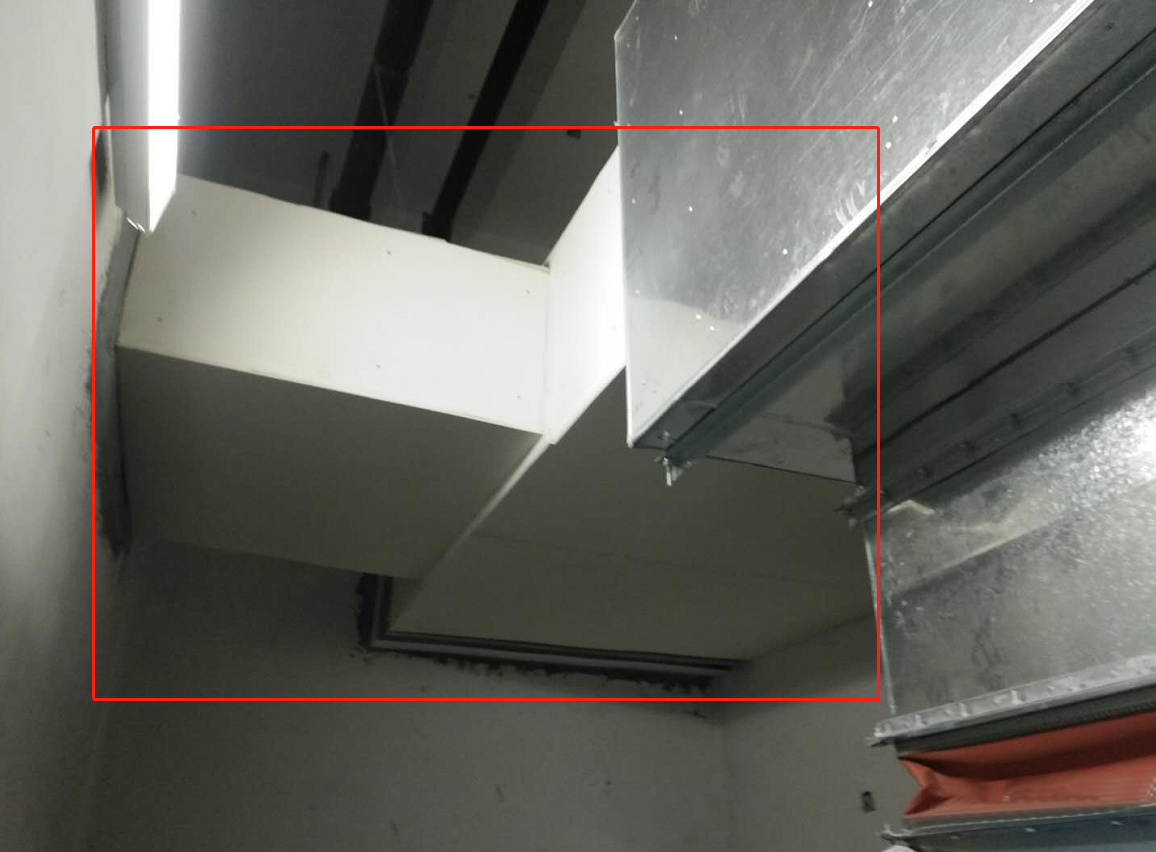

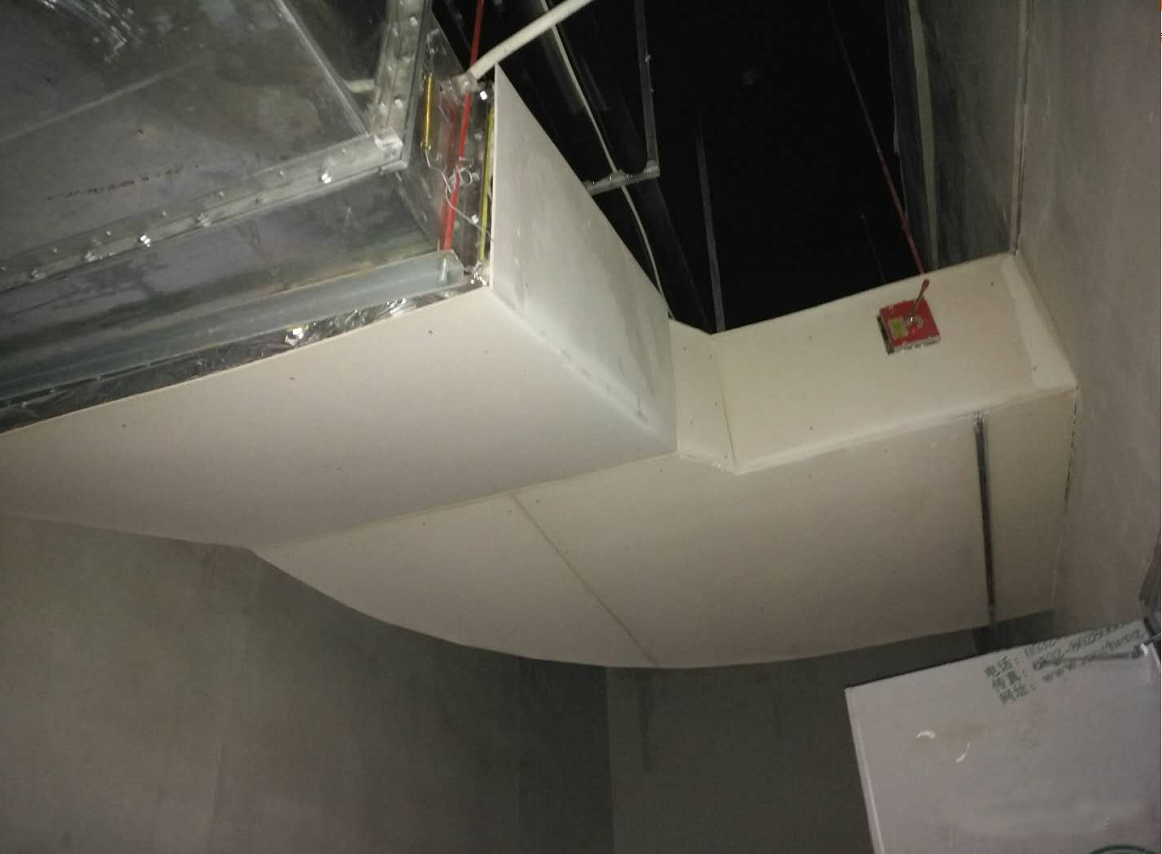

    實例圖片

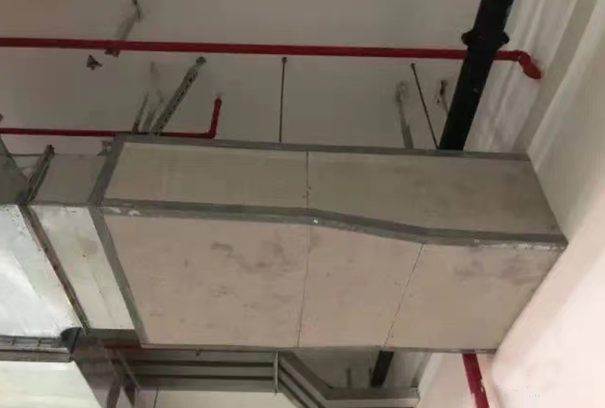

    穿越防火隔墻

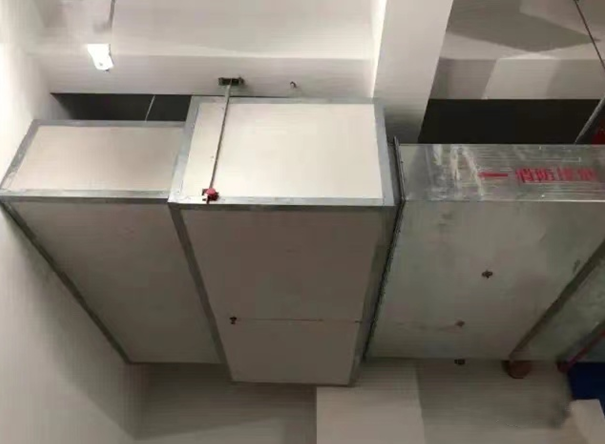

    穿越排煙機房

    排煙機房外部

    排煙機房內部
