1. 室外消防給水管道布置要求



    （1）室外消防給水采用兩路消防供水時應采用環狀管網，但當采用一路消防供水時可采用枝狀管網



    （2）向環狀管網輸水的進水管不應少于兩條，每條能通過全部流量



    （3）環狀管道應采用閥門分成若干獨立段，每段內室外消火栓的數量不宜超過5個



    （4）室外消防給水管道的直徑不應小于DN100，有條件時，不應小于150mm

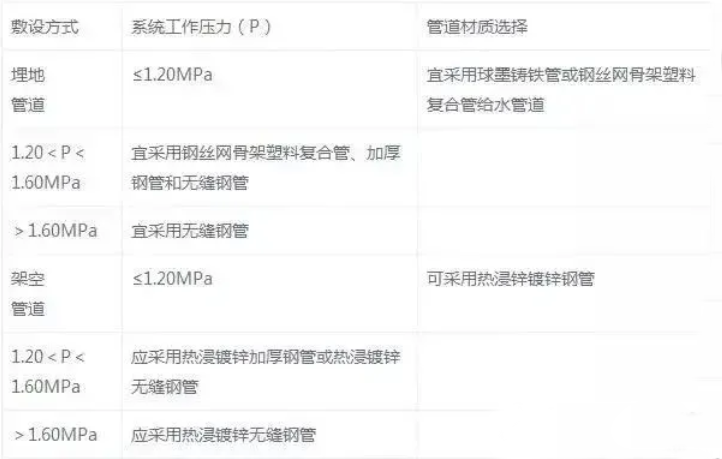

    2.管材







    3.減壓閥設置



    （1）減壓閥應設置在報警閥組入口前，當連接兩個及以上報警閥組時，應設置備用減壓閥；



    （2）減壓閥的進口處應設置過濾器，過流面積不應小于管道截面面積的4倍；



    （3）過濾器和減壓閥前后應設壓力表，壓力表的表盤直徑不應小于100mm，最大量程宜為設計壓力的2倍；



    （4）過濾器前和減壓閥后應設置控制閥門；



    （5）減壓閥后應設置壓力試驗排水閥；



    （6）減壓閥應設置流量檢測測試接口或流量計；



    （7）垂直安裝的減壓閥，水流方向宜向下；



    （8）比例式減壓閥宜垂直安裝，可調式減壓閥宜水平安裝。



    室內消防供水管道



    1.下列消防給水應采用環狀給水管網：（《消防給水及消火栓系統技術規范》（GB50974-2014）第8.1.2條：）



    （1）向兩棟或兩座及以上建筑供水時；



    （2）向兩種及以上水滅火系統供水時；



    （3）采用設有高位消防水箱的臨時高壓消防給水系統時；



    （4）向兩個及以上報警閥控制的自動水滅火系統供水時。



    2.室內消火栓系統管網應布置成環狀，當室外消火栓設計流量≤20L/s，且室內消火栓≤10個時，除現行國家標準《消防給水及消火栓系統技術規范》（GB50974-2014）第8.1.2條外，可布置成枝狀。



    3.室內消防管道管徑應根據系統設計流量、流速和壓力要求經計算確定：室內消火栓豎管管徑應根據豎管最低流量經計算確定，但不應小于DN100。



    4.室內消火栓豎管應保證檢修管道時關閉停用的豎管不超過1根，當豎管超過4根時，可關閉不相鄰的2根。



    5.室內消火栓給水管網宜與自動噴水等其他水滅火系統的管網分開設置；當合用消防泵時，供水管路沿水流方向應在報警閥前分開設置。



    6.消防給水管道的設計流速不宜大于2.5m/s，任何消防管道的給水流速不應大于7m/s。



    消防水泵接合器



    1.作用：消防車向消防給水管網輸送消防用水的預留接口。



    2.組成安裝：按照接口、本體、連接管、止回閥、安全閥、放空管、控制閥的順序進行。



    3.設置要求



    （1）消防水泵接合器的給水流量宜按每個10～l5L/s計算。每種水滅火系統的消防水泵接合器設置的數量應按系統設計流量經計算確定，但當計算數量＞3個時，可根據供水可靠性適當減少。



    （2）水泵接合器應設在室外便于消防車使用的地點，且距室外消火栓或消防水池的距離宜不宜小于15m，并不宜大于40m。

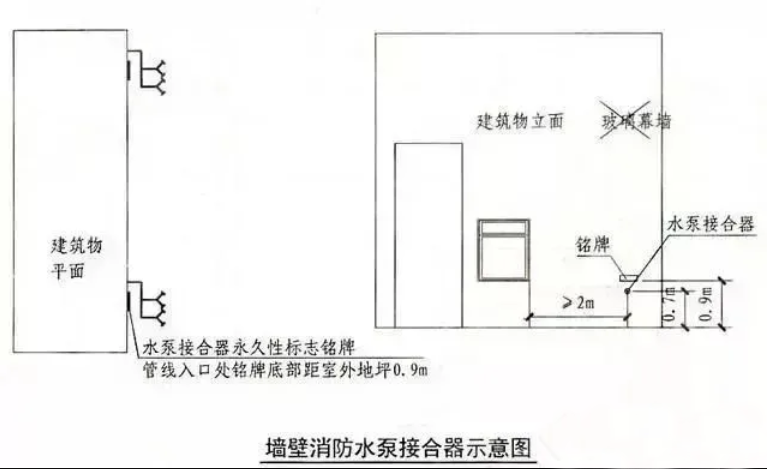

    （4）墻壁消防水泵接合器的安裝高度距地面宜為0.70m；與墻面上的門、窗、孔、洞的凈距離不應小于2.0m，且不應安裝在玻璃幕墻下方。

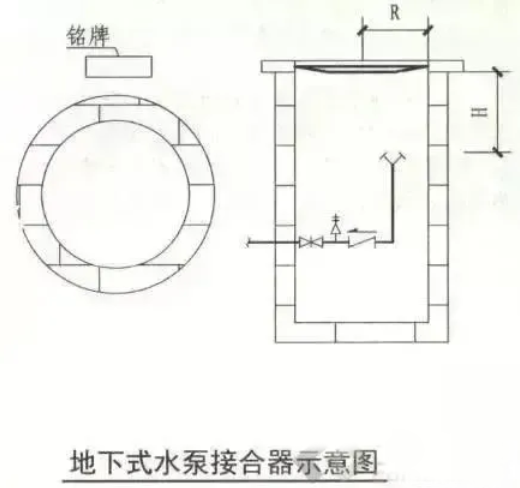

    （5）地下消防水泵接合器的安裝，應使進水口與井蓋底面的距離不大于0.40m，且不應小于井蓋的半徑。







    （6）水泵接合器處應設置永久性標志銘牌，并應標明供水系統、供水范圍和額定壓力。
